RF кабел мъж към мъж

• SMA мъж към мъж (щепсел към щепсел): Двата края имат гайка с резба 1/4-36 UNS и централен щифт
• Импеданс 50 ома: Индустриален стандарт за RF/микровълнови системи (съвпада с повечето антени, радиостанции и тестово оборудване)
• Съединител с резба: Предотвратява случайно прекъсване на връзката от вибрации (идеално за дронове, превозни средства, външни инсталации)
• Честотен диапазон: DC до 18 GHz (стандарт), до 26,5 GHz (прецизни конектори)
• Нисък VSWR: По-малко или равно на 1,2:1 до 12,4 GHz (минимизира отразената мощност и пулсациите на сигнала)
• PTFE диелектрик (по избор): Издържа на висока температура (-65 градуса до +165 градуса) за авионика или маршрутизиране на двигателния отсек
• Защитена конструкция: Оплетка + фолио (90+ dB изолация) елиминира външните смущения

1. Универсално 50Ω свързване за лаборатория и поле
Wi-Fi, Bluetooth, Zigbee, LoRa, GPS, клетъчна мрежа, любителско радио и тестово оборудване използват 50Ω SMA интерфейси. Този единствен тип кабел замества десетки патентовани адаптери. Предимство: Стандартизирайте вашия RF тестов стенд или полеви комплект около SMA мъжки-към-мъжки.

2. Устойчива на-вибрация връзка за дронове и превозни средства
Натискащите{0}}конектори (U.FL, MCX) се разхлабват след няколко полета поради вибрации на витлото. Гайката с резба на SMA се заключва с умерен въртящ момент (3–5 in-lb). Доказателство: Използва се във въздушни модули DJI FPV и индустриална телеметрия с дронове, където разхлабените конектори причиняват отказ.

3. Ниският VSWR предпазва крайното стъпало на предавателя
Несъответстващият товар (висок VSWR) отразява мощността обратно в усилвателя, причинявайки прегряване и намален живот. SMA-към-SMA кабелите са индивидуално тествани за обратна загуба. Предимство: По-дълъг живот на вашия RF усилвател на мощност или трансивър.

4. Полу-твърда опция за фазово-стабилен тест
За VNA (Vector Network Analyzer) калибриране, гъвкав кабел променя фазата с движение. Полу-твърдите SMA мъжки-към-мъжки кабели поддържат постоянна електрическа дължина. Предимство: Повтарящи се S{5}}измервания на параметри без повторно-калибриране.

• Конектор Пол(двата края): SMA мъжки (стандартен) или SMA женски (преграда)
• Тип кабел: RG174, RG316, LMR-100, LMR-200, полутвърд (0,086" или 0,141")
• Дължина: 0,1 m до 5 m (гъвкави кабели), 0,1 m до 1 m (полу-твърди)

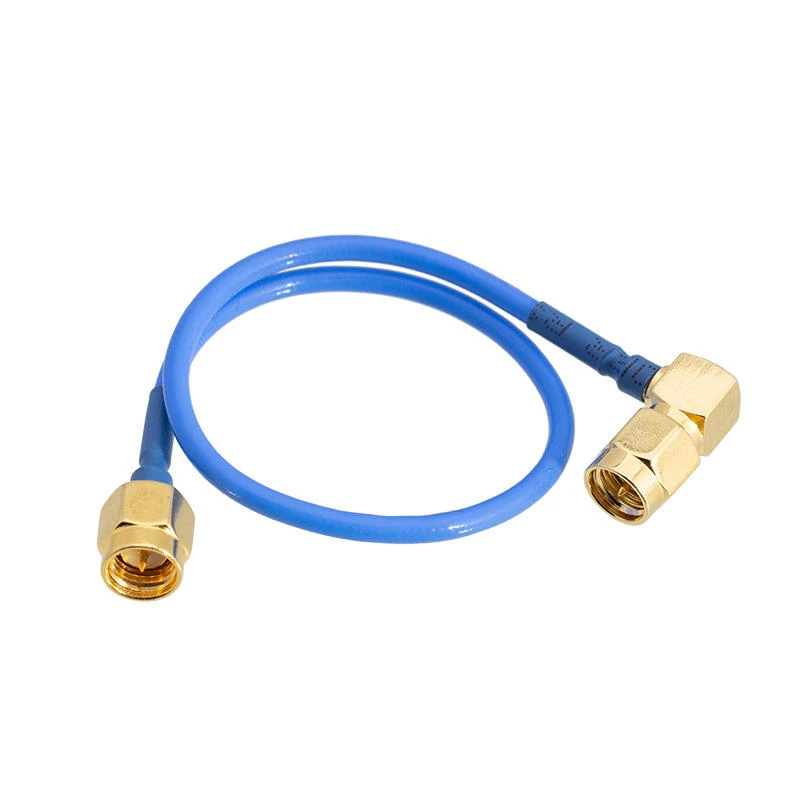

• Ориентация: Прав, прав-ъгъл (90 градуса ) в единия или двата края
• Материал на тялото: Никелиран-месинг, позлатен-неръждаема стомана
• Материал на якето: PVC, PTFE, LSZH
• Устойчивост на атмосферни влияния: Термо{0}}обувка върху гайката
• Опаковка: Насипна торба, индивидуална полиетиленова торба

• VNA (Vector Network Analyzer) тестови портови кабели: SMA мъжки към тестово устройство
• Дрон / FPV видео предавател към антена: 5,8 GHz аналогов или цифров DJI
• SDR (софтуерно дефинирано радио) към външна антена: RTL-SDR или HackRF ключ към антена на покрива
• GPS приемник за време към антена: Разширение от вътрешен приемник към външна антена
• Свързване на лабораторно оборудване: Генератор на сигнали → спектрален анализатор → сензор за мощност
• Преносима настройка за любителско радио: HT (ръчно) за навиване-на J-полюс чрез SMA мъжки

1. Карлос М., Automotive EE в Калифорния
„GPS приемник в арматурното табло, антена на покрива. 3m SMA мъжко към SMA женско разширение, насочено през защитна стена. FEP кожухът издържа на топлината на двигателя. Силата на GPS сигнала не се променя – ниски загуби при вмъкване.“

2. Сара К., радиолюбител в Ню Йорк
„Преносима SDR настройка (Hack RF). Използван е 1m RG316 SMA мъжки към SMA мъжки. Диелектрикът от PTFE направи кабела достатъчно гъвкав, за да се пъхне в-чанта. Конекторите с резба оцеляват при многократно сглобяване на място, без да се износват.“

3.Дейв П., Lab Test Tech във Флорида
„Спектрален анализатор към тествано устройство. Използваме 0,5 m полу-твърди SMA кабели. Те запазват формата си, след като са огънати, давайки постоянна фазова дължина за сравнителни измервания. VSWR<1.1:1 up to 12 GHz."

4.Priya K., IOT хардуерен инженер IN
„LoRa шлюз с външна SMA антена на метален стълб. Купих 10m LMR-200 към SMA мъжки към N-женски адаптер за достигане до радиото. Загубата на кабела при 868 MHz е незначителна (<0.2dB ). Threaded connector never loosened from wind vibration."

• Начин на плащане: Кредитна карта или T/T (по избор за големи суми). Western Union PayPal
• T/T плащането обикновено поддържа 100% авансово плащане.
• Време за изпълнение: Обикновено в рамките на 5-10 работни дни след получено плащане.
• Политика за мостри: Винаги са налични мостри за всеки модел за стандартни продукти.
• Пробите могат да бъдат готови след 3-5 работни дни след получаване на плащането.
• Пристанище за доставка: Шенжен, Китай.
